壓樁孔及反力錨桿設計

壓樁孔設計

  1、壓樁孔宜布置在墻體的內外兩側或柱子四周，壓樁孔距離墻體、柱子的間距應滿足壓樁施工要求。

2、壓樁孔可預留或在擴大基礎上由機械開鑿。

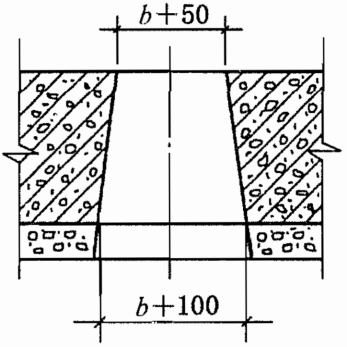

3、壓樁孔的大小應滿足壓樁要求，其孔口每邊不宜小于樁截面邊長的50mm~100mm。壓樁孔的截面形狀，可做成上小下大的截頭錐形（如下圖所示）。

4、壓樁孔洞口的底板、板面宜設保護附加鋼筋。

5、當既有建筑基礎承載力和剛度不滿足壓樁要求時，應對基礎進行加固補強，或采用新澆筑鋼筋混凝土挑梁或拾梁作為壓樁承臺。

反力錨桿設計

1、反力錨桿的數量、材質、錨固深度應根據最大壓樁力（2R）大小通過計算確定。

2、反力錨桿可采用帶螺紋錨桿、端頭帶繳粗錨桿或帶爪肢錨桿，高強度精軋螺紋鋼桿體強度高、通長螺紋方便裁切、成本低、施工方便等優點，建議反力錨桿桿體選用精軋螺紋鋼，桿體直徑大小根據受力要求確定。

3、通過植筋方式的反力錨桿，孔徑大小應與桿體的直徑及選用的膠粘劑相匹配，鉆孔深度應根據單根錨桿的抗拔力、基礎厚度、基礎混凝土強度、膠粘劑強度等因素綜合確定。用沖擊鉆或水磨鉆鉆孔，鉆頭直徑應比鋼筋直徑大5mm~30mm左右，鉆孔時，鉆頭始終與柱面保持垂直。

4、孔內的膠粘劑可采用植筋膠、灌漿料或硫磺膠泥等，高強度灌漿料具有早強、高強、施工方便、成本低、自流態、耐久性好等優點，建議選用高強度灌漿料。

5、反力錨桿周圍結構及承臺邊緣的距離不應小于200mm，與壓樁孔邊的凈距不應小于125mm，與周圍結構的距離應滿足施工要求。

6、反力錨桿露出承臺頂面的高度應滿足壓樁機具要求，一般不應小于200mm。

7、反力錨桿的數量可取4根、6根、8根、10根、12根、16根等。采用廣州萬舟機械設備有限公司的抱壓式壓樁設備，其壓樁孔和反力錨桿的埋設可參考下圖，實際實施時，應經復核后方可預埋。

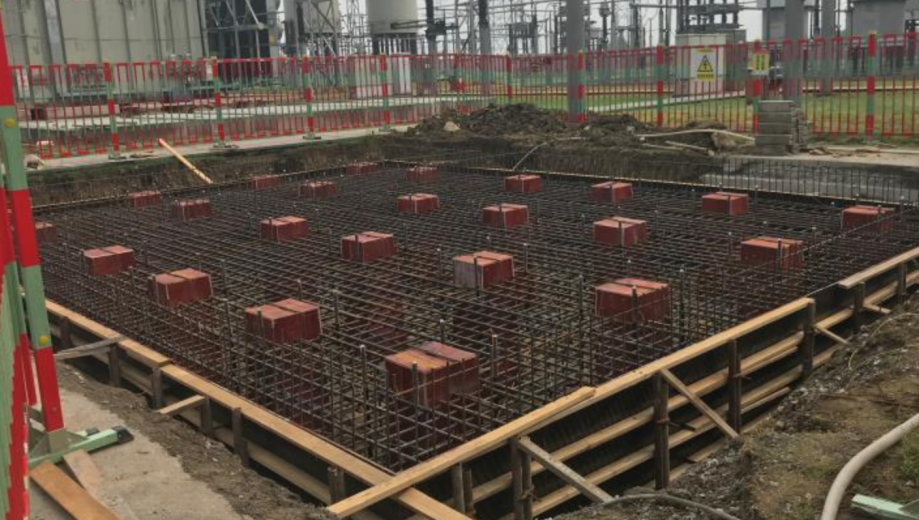

預埋錨桿現場照片1

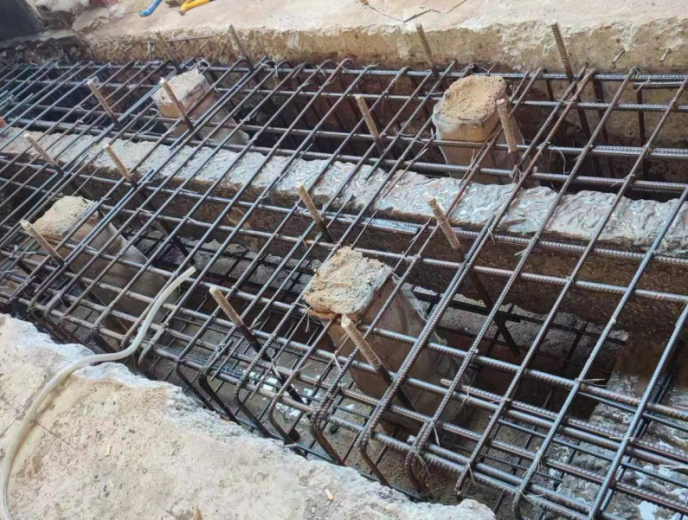

預埋錨桿現場照片2
