接樁

一、彈卡式機械法接樁

1、 接樁時，入土下節方樁頭宜高出地面約0.2m時進行，樁吊到位方可安裝彈卡連接件，嚴禁到位前安裝。接樁操作應按以下步驟進行：

①　根據導向標識，檢查樁兩端面制作的尺寸偏差，無受損后方可起吊施工；

②　檢查拼樁用的組件規格，根據構件型號選擇相應的彈卡連接件；

③　正式拼樁前，卸下套筒上的臨時保護蓋，并將套筒內清理干凈；

④　將連接件插桿安裝在上節樁下端套筒中，在下節樁的上端套筒中安裝彈卡。插桿和彈卡用專用扳手?jǐn)Q緊檢查后，以目測中間和尾部的限位擋片到達套筒開口邊緣為合格；在下節樁端面全截面涂抹專用防腐密封材料，并應確保端面上每個套筒內充滿防腐密封材料。涂抹防腐密封材料的操作時間控制在 2min以內。防腐密封材料初凝時間不超過6h，終凝時間不超過12h。

⑤　在專人指揮下，將上下節樁段軸線對正，錯位偏差不宜大于2mm，嚴禁用撬杠扳動彈卡連接件進行對正套簡孔如發現連接件插桿已被扳動變形，應更換連接件插桿，將連接件插桿緩緩插入彈卡中，通過上節樁樁身自重完成插入并咬合，防腐密封材料宜溢出接口，接口密封無空隙。

⑥　沉樁時必須按樁身上的標示確定樁的方向，大螺母端朝上小螺母端朝下，不得混淆。且宜采用帶攝像機的經緯儀校準樁身垂直度，攝像內容可作為樁身長度和質量驗收資料存檔。

2、 防腐密封材料由環氧樹脂、固化劑按照2: 1的比例組成混合后材料性能不低于《工程結構加固材料安全性鑒定技術規范》GB 50728-2011中表4.2.2-3類膠B級的要求，涂刷時環境溫度宜在10C~38℃之間，相對濕度不應大于80%;當溫度低于10℃，環氧樹脂、固化劑不能有效反應，可加熱處理，加熱溫度宜控制在30℃~50℃，并應立即使用。因施工因素造成臨時停滯時，密封材料應在拌制后4h內使用完畢。

3、 拼接后嚴禁通過樁機移動調整上下節樁整體的垂直度，連接位置進入原土1m以上方可拆卸起吊工具。

4、 接樁過程應由專職人員監督記錄，抗拔樁的連接過程應保留照片或影像資料，作為樁基驗收資料。

5、 彈卡連接方樁不宜截樁，如遇特殊情況確需截樁時，應采用有效措施確保截樁后彈卡連接方樁的質量。截樁時，嚴禁采用大錘橫向敲擊截樁或強行扳拉截樁。鋼棒保護層厚度范圍內的混凝土宜用小電動錘鑿除，嚴禁鋸齒碰到鋼棒。

二、焊接法接樁

1、 焊接可采用手工焊或二氧化碳?xì)怏w保護焊。當采用二氧化碳?xì)怏w保護焊時，施焊宜用兩臺焊機對稱地進行。

2、 焊接接樁時，預埋件表面應保持清潔，清除表面鐵銹，進行滿焊，確保焊接質量。

3、 上下節樁樁頂平整度偏差必須小于2mm，縱軸線必須重合一致，連接件應滿足本設計要求，接樁就位糾偏時，不得采用大錘橫向敲打。

4、 采用焊接法接樁時:

①　上下兩節樁之間的間隙應采用厚薄適當、加工成楔形的鐵片填實焊牢。

②　焊接時，先將四點焊固定，對稱同時焊接以減少焊接變形。

③　第一層焊應采用細焊條3.2mm打底，確保根部焊透，第二層焊方可用粗焊條。

④　焊縫必須每層檢查，不應有夾渣、氣孔等缺陷，焊縫要求連續、飽滿，焊縫厚度及長度必須滿足設計要求。

⑤　可采用等強度的鋼管代替鋼帽進行接樁，具體由設計人員自行設計，確保鋼管接頭強度不低于鋼帽。

5、 樁接頭焊接完畢后應進行外觀檢查，焊縫應在自然條件下冷卻后方可繼續沉樁，自然冷卻時間宜符合規定（手工焊大于6min，二氧化碳?xì)怏w保護焊大于3min），嚴禁采用水冷卻或不經自然冷卻即沉樁。

6、 焊接質量應符合現行國家標準《鋼結構工程施工質量驗收規范》GB50205的規定，并按隱蔽工程驗收后方可進入下一道工序施工。

三、硫磺膠泥法接樁

1、硫磺膠泥熬制方法

①　選用合格的硫磺膠泥產品，將硫磺膠泥成品放入專用膠爐內，溫度調至140~150℃至融化（約1小時左右）觀察膠泥融化后開動攪拌電機使膠泥攪拌均勻。硫磺膠泥融化待完全脫水后（以液面上無氣泡為準）即可使用。

②　在出料前間斷的攪拌確保使用質量。

③　每次出料后陸續加進固體硫磺膠泥，以確保供應。

④　硫磺膠泥熬制溫度不可超過180℃，否則會開始焦化，嚴禁往膠泥加水，注意明火不可直接接觸硫磺膠泥，遇明火即燃燒。

⑤　熬制硫磺膠泥的操作人員必須穿戴好必要的防護用品，不準赤膊和光腳，防止膠泥濺傷。

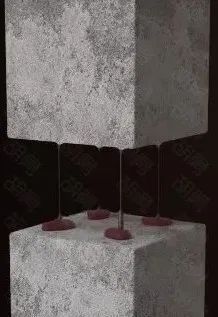

2、硫磺膠泥錨接法接樁施工工藝

①　 施工前清除下節樁的預留孔內雜物同時檢查預留孔深度及上節樁外露鋼筋的長度。當環境溫度低于 5℃時，應對插筋和插筋孔進行表面加溫處理。

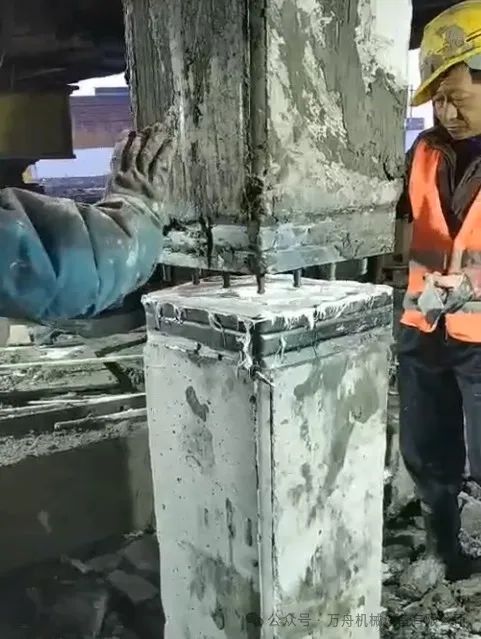

②　當下節樁達到規定標高時，起吊上節樁并對準下節樁送下，使上節樁外露錨固鋼筋插入下節樁的預留孔內，目視上下兩節樁確保其垂直和接觸面水平，然后拎起上節樁使之上下節樁保持一定的間隙，用夾箍圍住下節樁樁端，四周保持無縫隙，再澆注硫磺膠泥，澆注時硫磺膠泥溫度保持140~150℃，先澆注預留孔，然后到下節樁的頂面并高出下節樁頂面約20mm。

③　澆好后將上節樁徐徐下放（嚴禁快速?zèng)_擊以免膠泥濺飛傷人）至與下節樁吻合為止，保證上下兩節樁緊密結合，使樁中心線吻合，外表對齊。

④　從澆注膠泥到對接吻合，時間最好不超過2分鐘，否則影響粘結強度或無法順利接樁。

⑤　待硫磺膠泥冷卻凝固后（冷卻凝固時間要大于10分鐘），拆除夾箍再繼續沉樁。

3、硫磺膠泥錨接法施工注意事項

①　錨接前應檢查錨筋長度、錨孔深度和平面位置，錨筋應清刷干凈、調直，錨筋孔內螺紋應完好，無積水、雜物和油污。

②　樁的運輸、起吊要注意避免碰彎節點錨筋，損傷連續面混凝土，必要時采取保護措施。

③　澆注硫磺膠泥的溫度，應控制在規定范圍內（一般145℃左右），澆注時間不得超過2分鐘。

④　接樁用的夾箍，應有一定的強度。

⑤　硫磺膠泥澆注后的壓樁施工停歇時間不應小于10分鐘。
