錨桿靜壓樁概述

錨桿靜壓樁施工工藝是通過在基礎上埋設錨桿固定壓樁架，以建（構）筑物所能發揮的自重荷載作為壓樁反力，從基礎中預留（或開鑿）的壓樁孔內將預制樁（或型鋼樁）逐段壓入土中達到預定深度或預定壓樁力后，將樁與基礎連成整體共同承受建筑物荷載的施工方法。

錨桿靜壓樁中的“錨桿”與巖土工程中的“錨桿”受力機理相似，但概念并不相同。錨桿靜壓樁中的“錨桿”的錨固體是鋼筋混凝土基礎（筏板、承臺、地梁等），而巖土工程中的“錨桿”的錨固體是巖土層。

錨桿靜壓樁可適用于淤泥、淤泥質土、粘性土、粉土、黃土、松散砂土和人工填土等地基土層。

錨桿靜壓樁具有設備小、低凈空、無噪音、無污染等優點，而且施工時還可以實時預估單樁承載力，已廣泛應用于基礎加固、工程樁補樁等工程項目中，社會、經濟效益明顯，錨桿靜壓樁主要運用場景如下：

1、狹小空間、低凈空場地。錨桿靜壓樁設備簡單，移動方便靈活，可在狹小的空間、低凈空空間進行壓樁作業。常常用于室內基礎加固、高架橋底壓樁、隧道內壓樁、高壓線下方壓樁等低凈空的基礎加固施工。

2、建筑物密集區。壓樁施工過程中無振動、無噪音、無污染，對周圍環境無影響，做到文明施工。適用于密集的居民區內的地基加固施工，尤其適用于老城區改造和在密集建筑群內新建多層建筑或加裝電梯時，大型機具無法進人且不容許污染環境的地基加固工程。

3、加固托換項目。可在車間不停產或住房居民不搬遷的情況下，進行建(構)筑物的地基加固處理。特別適用于老廠技術改造工程和沉裂建(構)筑物的托換加固工程。

4、糾偏搶險加固項目。采用錨桿靜壓樁加固沉裂建(構)筑物地基后，能迅速制止沉降和傾斜，并可避免若采用其他地基加固方法引起附加沉降而造成進一步的危害，對搶救危險建(構)筑物有獨到之處。

5、軟土基坑補樁項目。由于基坑里面地基土非常軟弱，如采用重型設備進場補樁，荷載對基底軟土的作用會對已施工的管樁基礎進一步破壞，斷樁越補越多。同時，基坑內經常存在內支撐、立柱，影響大型設備施工、長樁吊裝等。采用錨桿靜壓樁能快速完成補樁工作，基本不占用工期，同時還極大節約工程費用。

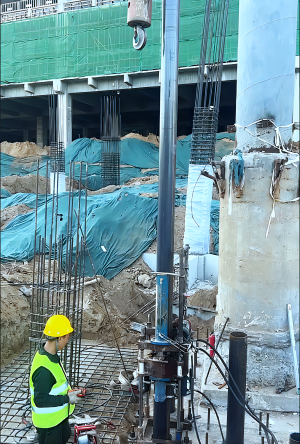

6、斜樁施工項目。在支護結構的冠梁、腰梁或錨墩上預埋錨桿，將設備與支護結構固定在一起，利用已經完成的支護結構（如支護樁、地下連續墻、擋土墻等）提供的抗拔力和抗側向力，將樁斜向壓入既定土層中，承受支護結構水平力的作用。該方式可以**運用于基坑支護工程、邊坡支護工程、滑坡治理、高樁承臺、碼頭等承受較大水平力的工程項目中。

7、農村自建房。由于農村自建房一般面積小，需要壓樁的工程數量很少，對于大型設備進退場費用較高，有時道路交通條件也不允許，采用錨桿靜壓樁可以很好解決此類項目的打樁問題。

錨桿靜壓樁發展歷史

錨桿靜壓樁*早在美國應用于托換基礎工程中；

1983年，冶金建筑研究總院周志道在安徽省蕪湖市少年宮事故中，將錨桿靜壓樁技術運用于該項目的加固并獲得成功；

1991年，冶金部《錨桿靜壓樁技術規程》（YBJ227-91）正式頒布實施；

1995年，上海市地方標準《地基處理技術規范》中將錨桿靜壓樁作為一種地基處理方法列入規范，4月1日正式頒布實施，該標準于2010年進行修編；

2000年，國家行業標準《既有建筑物地基基礎加固技術規范》（JGJ123-2000）中將錨桿靜壓樁作為一種加固方法編入規范，該標準于2012年進行修編；

2004年，福建圖集《閩04G108-錨桿靜壓樁》、浙江圖集《2004浙G28-錨桿靜壓樁》、中南六省圖集《鄂04ZG206鋼筋混凝土錨桿靜壓樁》（2012修編為《鄂12ZG206鋼筋混凝土錨桿靜壓樁》）；

2008年，上海市圖集《鋼筋混凝土錨桿靜壓樁圖集》，該圖集于2018年進行修編，修編后名稱為《2018滬G504 鋼筋混凝土錨桿靜壓樁和鋼管錨桿靜壓樁圖集》；

2017年，廣州萬舟機械設備有限公司周厚貴研發出首臺抱壓式靜壓樁設備，最大壓樁力800kN；

2020年，廣州萬舟機械設備有限公司生產的抱壓式錨桿靜壓樁設備最大壓樁力可達4000kN；

2023年，廣州萬舟機械設備有限公司研發錨桿靜壓斜樁設備，用于基坑支護、邊坡支護、碼頭等承受水平荷載的工程。

相關規范及圖集

《錨桿靜壓樁技術規程》（YBJ227-91）是我國關于錨桿靜壓樁的技術標準，該標準首先明確了錨桿靜壓樁適用地質條件和適用范圍，并從樁基設計、材料要求、承臺構造、壓樁施工、工程驗收等方面對做了系統的規定，為我國錨桿靜壓樁技術全面推廣起到決定性的作用。

長三角地區是錨桿靜壓樁運用*多也是*成熟的地區，上海市于1995年將錨桿靜壓樁作為一種地基處理方法列入上海地方標準《地基處理技術規范》，并于2012年進行修編。該規范在《錨桿靜壓樁技術規程》（YBJ227-91）的基礎上進一步細化了設計要求，對上海地區單樁承載力估算、施工壓樁力的估算給出了具體估算公式，同時也通過現場試驗獲得了錨桿靜壓樁樁土應力分擔比例，樁的長細比達到120承載力仍可滿足要求等重要試驗成果。

國家行業標準《既有建筑地基基礎加固技術規范》（JGJ123）將錨桿靜壓樁作為一種加固方法列入規范，對錨桿靜壓樁的施工工藝作出明確規定。

隨著錨桿靜壓樁的推廣運用，各地區建設主管部門組織當地編制了相關圖集，主要包括：《錨桿靜壓樁》（閩04G108）、《錨桿靜壓樁》（2004浙G28）、中南六省圖集《鋼筋混凝土錨桿靜壓樁》（鄂12ZG206）、《鋼筋混凝土錨桿靜壓樁和鋼管錨桿靜壓樁圖集》（2018滬G504）等。這些圖集中，主要規定了鋼筋混凝土預制方樁的制作、設計及施工要求，（2018滬G504）還規定了鋼管樁的相關要求。

近年來，隨著錨桿靜壓樁技術的發展，市場上出現了抱壓式錨桿靜壓樁技術工藝、新型材料彈卡式方樁新型材料，擴寬了錨桿靜壓樁的運用場景，主要體現在：

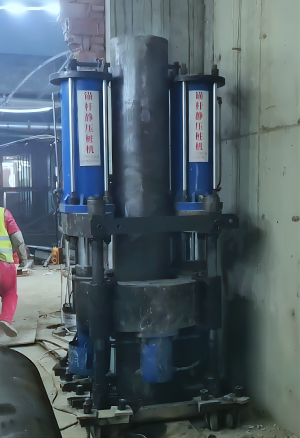

1、單節樁長度大。傳統頂壓式的單節樁長除受施工區域的凈高限制外，還受樁架高度限制，單節樁長一般不能超過3m，當樁架超過3m時，很容易出現樁身機架傾覆的安全事故。而抱壓式錨桿靜壓樁技術可施工的樁長并不受樁機高度的限制，單節樁長可以達到12m以上，其單樁的接頭可大幅減少，且垂直度有保證，因此能適用樁長60m以上的樁基礎加固。

2、壓樁力大。規程和圖集規定的鋼筋混凝土預制樁都是小截面樁，其承載力也較小，一般小于1000kN。近年來，在軟土地區進行工程建設中，經常出現斷樁、斜樁等工程質量事故，這類型的補樁一般要求單樁承載力大，因此出現了大噸位的補樁，錨桿靜壓樁的壓樁力可達到4000kN甚至更大。

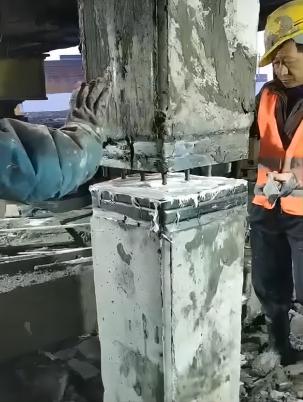

3、預制彈卡式鋼筋混凝土樁。錨桿靜壓樁單節樁通常只有2m左右，接頭多，傳統的鋼筋混凝土樁的連接接頭采用焊接或硫磺膠泥連接，施工效率低且質量不可靠。彈卡式鋼筋混凝土預制樁可以很好的解決接頭施工效率及質量低下問題，經試驗驗證，彈卡式接頭的強度大于樁身強度，配合硫磺膠泥使用，可以滿足低應變動測的要求。
