深基坑工程中管樁斷樁補樁新方法——錨桿靜壓樁應用

一、引言

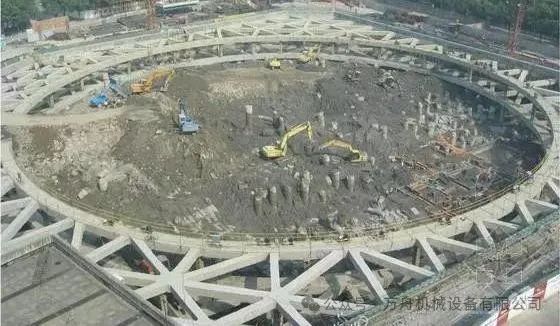

管樁施工一般在地面完成，當基坑開挖后，如發現前期已施工的管樁出現斷樁，需要進行補樁處理時，難度很大。有的時候是因為基坑下地基土軟弱，無法采用大型設備，有時是因為受內支撐凈空的影響，無法施工，因此如果基坑開挖后發現斷樁，對項目結構設計單位、施工單位、建設單位來說，都是一個難以解決的問題。

二、補樁新方法

我司經過多年實踐和技術打磨，研發出了深基坑工程中管樁斷樁補樁新方法，很好解決了深基坑工程管樁斷樁的補樁難題。

三、補樁工藝設計及施工流程

1、根據已完成樁及缺陷樁的平面分布位置、單樁承載力，確定需要補樁的位置、樁型、單樁承載力；

2、根據已完成樁的抗拔承載力及分布情況，復核原筏板基礎的厚度及配筋是否滿足壓樁要求；

3、結合筏板厚度、已完成樁的抗拔力、錨桿靜壓樁所需反力等條件，加固施工單位復核驗算筏板是否需要加厚、局部是否需要加強配筋。如果不需要加強，按常規方式進行壓樁。如需要加強，加固施工單位根據最大壓樁力及樁的平面布置，優化壓樁順序，可以采用多樁循環壓樁法進行壓樁，解決自重不足問題。

四、實施案例

案例一

廣東某項目兩層地下室，基坑開挖深度8m，基礎采用500mmAB型管樁基礎，采用靜壓施工工藝。場地地質條件為填土（2m~3m）、淤泥及淤泥質土（5m~16m）、粉質黏土、全風化砂巖、強風化砂巖。基坑采用樁錨支護結構，底位于淤泥淤泥質土層?；娱_挖時，由于基坑底位于淤泥大型設備行走，導致管樁傾斜，大規模斷樁，需要進行補強處理。

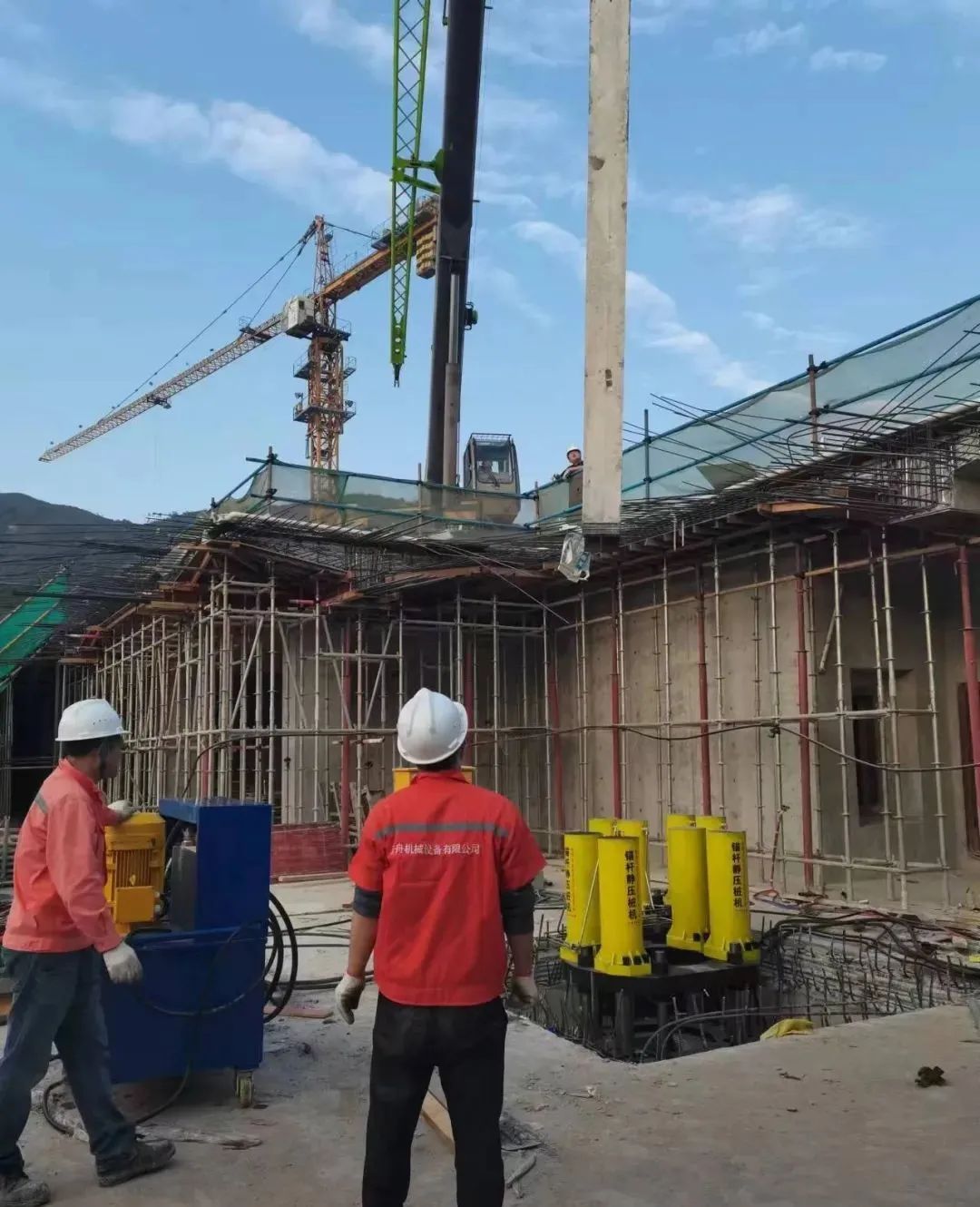

由于坑底是軟土，靜壓樁設備對地基承載力要求高，無法實施，錘擊樁周邊環境不允許。設計單位計劃采用灌注樁進行補樁處理，但灌注樁工期很長，且補樁費用很高。建設單位經咨詢，我單位提出采用先施工筏板，利用已經完成的管樁的抗拔力作為反力，解決了補樁的難題，選用400×400實心方樁，單樁承載力特征值為1200kN，最終圓滿完成了補樁任務。與灌注樁相比，補樁的費用節約了60%，工期少了2個月。經檢測，所有樁均滿足要求。

案例二

廣東某項目三層地下室，基坑開挖深度7m，基礎采用500mmAB型管樁基礎，采用靜壓施工工藝。場地地質條件為填土（2m~3m）、可塑粉質黏土（4m~6m）、淤泥質土（3m~8m）、粉細砂（3m~5m）、可塑粉質黏土（4m~6m）、全風化泥質粉砂砂巖、強風化砂巖?；硬捎脴?內支撐支護結構，底位于淤泥淤泥質土層、粉質黏土層中?；娱_挖后發現存在9條管樁存在缺陷，需要進行補強處理。

由于內支撐限制，基坑底到支撐的梁底凈高只有5m，無法采用大型設備。設計單位計劃采用鉆孔灌注樁進行補樁處理，但灌注樁工期很長，且補樁費用很高。

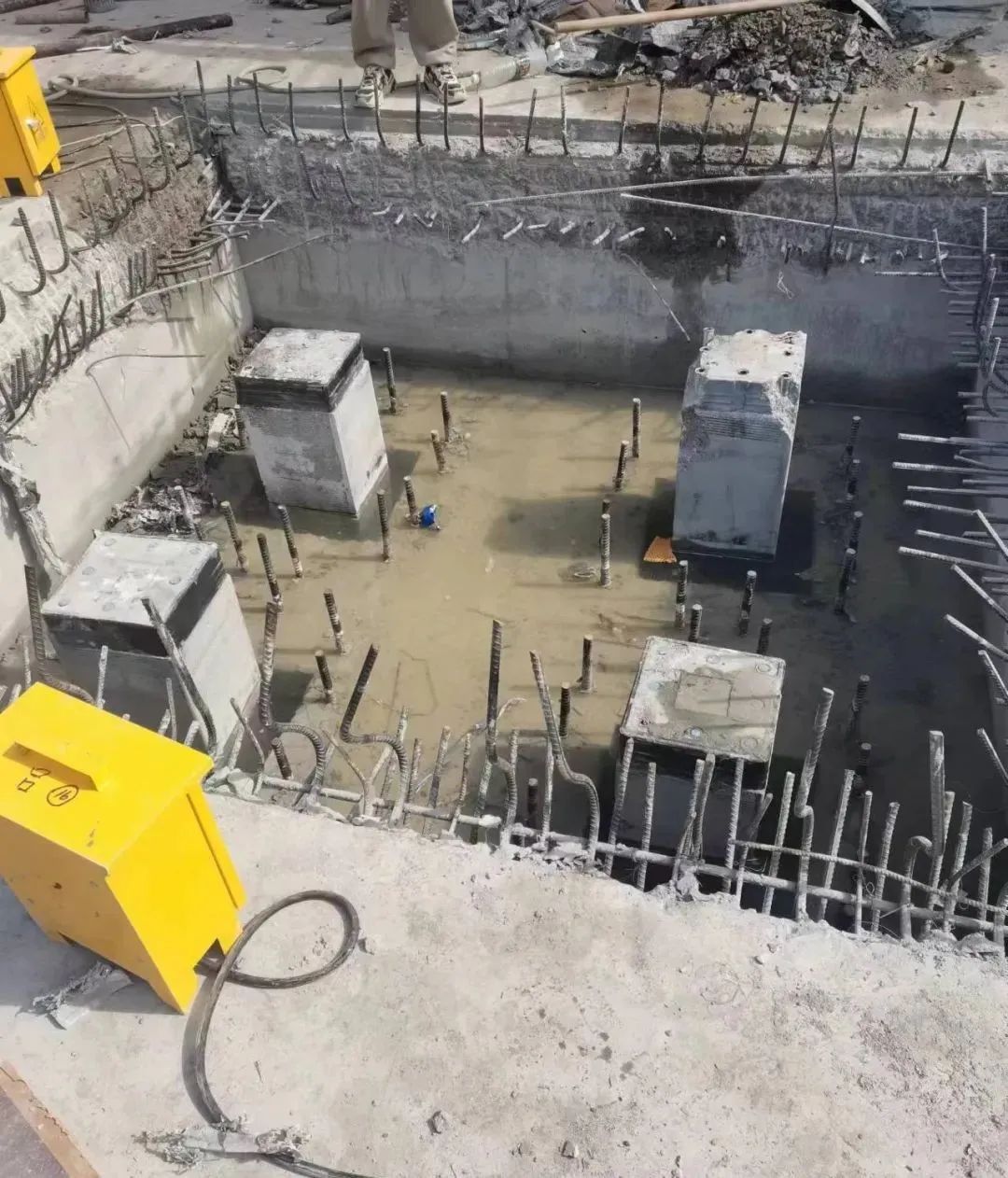

建設單位經咨詢，我單位提出采用先施工筏板，利用已經完成的管樁的抗拔力作為反力，解決了補樁的難題，選用400×400實心方樁，單樁承載力特征值為1500kN，最終圓滿完成了補樁任務。與灌注樁相比，補樁的費用節約了70%，工期少了1個月。經檢測，所有樁均滿足要求。
