錨桿靜壓樁應用案例——酒店改造

一、工程概述

東莞市某酒店改造，占地面積約2046m2(37.2m×55m)，樓層為6層，樓層高度共20米，場地平坦，地貌單元為海相沖積平原，原為菜地，主要覆蓋第四系海陸交互 相沉積物；沖積層發育。

二、地質條件

(一)第四系濱海沖積層(Qmc)層

本層分布穩定，沉積厚度一般17m左右，根據其巖性特征，分四個亞層：

（1）粉質粘土(①-1):灰黃～土黃色，可塑，局部軟塑，含少量砂粒。上部 0.5為耕植土，含植物根系。分布全區，層底埋深1.3～2.2m,平均厚度1.74m。

（2）淤泥(①-2):灰黑色，流塑，含朽木屑和腐植質，局部含粉質和粘質，夾薄層粉細砂。分布全區，層底埋深6.5~13.5m,平均厚度8.58 m。

（3）淤泥質粉細砂(①-3):灰黑色，松散，濕，含少量云母片，夾薄層淤泥質土。分布全區，層底埋深11.5~15.0m,平均厚度4.87m。

（4）中砂(①-4):淺灰色，飽和，濕，稍密~中密。上部含泥質和粉細砂，下部含粗砂礫，局部含少量卵石。主要成分為石英，次棱角狀～次圓狀，分選性一般。

(二)下第三系泥巖(E)層

根據其風化程度將勘察孔控制范圍內巖石劃分為三個亞層：

（1）強風化泥巖(②-1):場區內僅局部發育，只有zk3鉆孔揭露。淺灰色，具薄層理構造，巖心多呈碎片～碎塊狀，少量半巖土狀。

（2）中風化泥巖(②-2):淺灰色，具薄層理構造。隱晶結構，巖質硬脆，稍破碎：巖心多為扁柱狀，次為短柱狀。分布全區，層頂埋深16.8～17.7m,層底埋深 17.6~19.7m,平均厚度1.38m。

（3）微風化泥巖(②-3):淺灰色，隱晶結構，薄層理構造。巖質堅硬完整，較脆。巖心呈短柱狀~柱狀。分布全區，層頂埋深17.6~19.7m,平均厚度7.69m。

三、設計方案

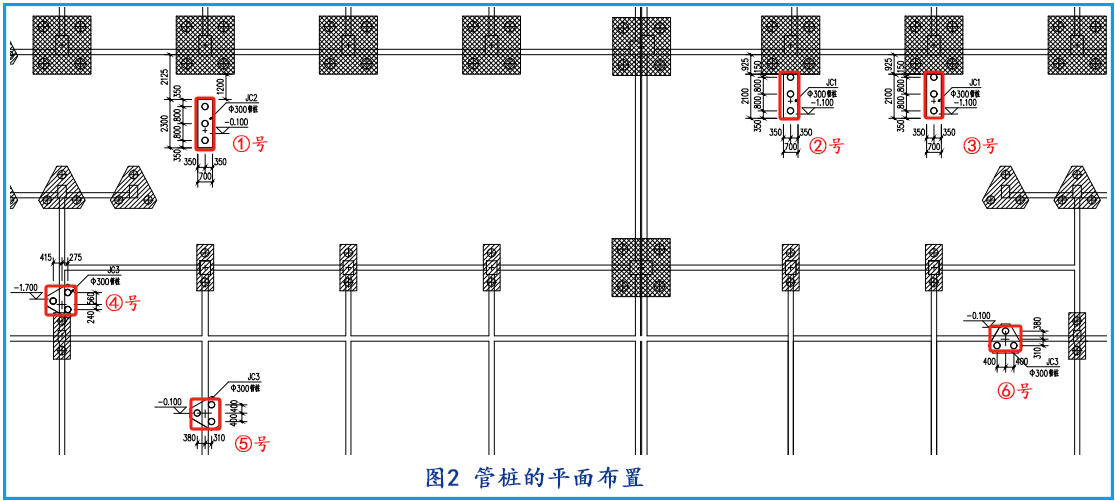

（1）本工程因改造要求共布置18根樁，采用預應力PHC樁,樁徑D=300mm，采用壁厚100mmAB型樁，樁長為18m，壓樁力值為1300KN。樁基礎施工時要求先試樁以確定樁長，當樁長≤10m時，由設計視情況遠行補樁處理或修改基礎，管樁的平面布置詳見（圖2）。

（2）承臺分別布置為①號～⑥號，承臺混凝土強度等級為C35,管樁樁身銅筋混凝土強度等級為C80。

（3）采用靜壓沉樁，樁尖采用C型(閉口鈍圓式)。

（4)承臺混凝土強度等級C30。

（5)承臺底筋保護層厚度不應小于50mm。基礎墊層采用C20混凝土

四、施工難點

該項目最大的難點在于所有樁位無法提供充足的反力，①號～③號承臺的樁位沒有布置在地梁旁邊，原基礎采用的是樁基礎，底板厚度為100mm配筋為雙層雙向φ10@200/200，地梁截面為500×300，按照結構計算①號～⑥號承臺的樁位都不能提供充足反力，無法達到設計值壓樁力的1300KN。委托方為了總體工期進展，向我司咨詢施工方案，我司技術人員綜合造價、施工效率等各方面的考慮，提出“鋼底座壓樁”方案，以承臺為中心點通過架設底座行架首尾各連接原基礎柱子，擴大樁位與原基礎的接觸面積，使其向周邊獲取反力，最大化利用原建筑物自重作為反力把樁壓下去。委托方經過與其他方案的對比，“鋼底座壓樁”方案相比其他方案，至少可以節約40%的施工造價，最終采用我司提供的方案進行施工。

五、施工組織

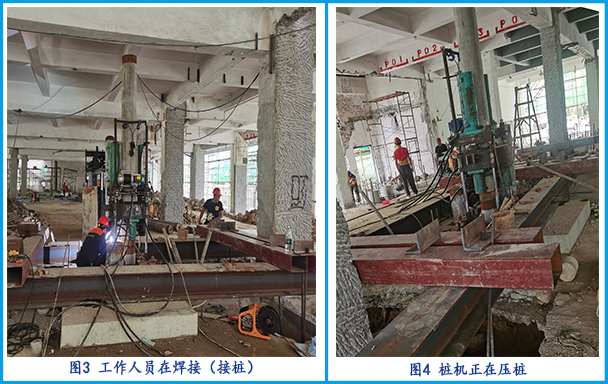

本項目安排1臺150T的抱壓式錨桿靜壓樁機進場施工，配帶3名設備操作人員。

此項目18根樁，樁長18米，共計324米，經過6天工期已順利完成。該項目使用的“鋼底座壓樁”方案，既提高施工效率，也節約施工造價。委托方評價我司真的是一家技術高超、專業性強、服務好的全方位公司。
