“借力式靜壓斜樁技術”首次運用

一、工程概述

項目位于位于中山市東區街道東江路3號，擬采用樁基礎，基坑底開挖占地面積約5163.5㎡，建筑物±0.00標高相當于絕對標高+18.3m，場地設置一至兩層地下室，地下室底板厚度0.5m，墊層厚度0.1m。目前場地周邊地面標高9.67~17.32m?？紤]底板及墊層厚度后，負一層地下室基坑底標高為+12.60m，負二層地下室基坑底標高為+8.60m?；诱w呈正方形狀，長約70m，寬約70m，基坑開挖底邊線距地下室外墻邊線1.0m、1.5m和2.2m，開挖底邊線周長約385.6m。

基坑場地周邊環境較復雜，基坑緊鄰現狀道路、建筑物，并且存在地下管線，周邊環境概括如下：

西側：為兩層生產廠房和宏業大廈內部道路，地下室邊線距離用地紅線最近處約16.6m，距離現有內部水泥道路最近處約8.6m、距離建構筑物最近處約22.0m，生產廠房的基礎為天然基礎；

南側：為東江路，地下室邊線距離用地紅線最近處約2.0m，距離現有水泥道路最近處約8.9m；

東側：為五金加工廠集裝箱及水泥道路，地下室邊線距離用地紅線最近處約3.7m，距離現有水泥道路最近處約6.7m、距離建構筑物最近處約13.8m，集裝箱基礎為水泥地面的天然基礎；

北側：為場地內負一層地庫范圍，現狀主要為臺階水泥路及綠化。

根據業主提供的地下管線圖，基坑南側東江路周邊存在管線，主要為雨污水管、燃氣管，且可能存在自來水管、通信、電纜，需業主進一步提供管線探測資料。雨水管距離基坑開挖底邊約8.9m，污水管距離基坑開挖底邊約17.3m。在基坑結構施工前，應進一步查明場地范圍內和周邊的地下管線的位置、埋深、管線材質以及基礎形式，并會同業主、監理、設計及有關管線權屬部門共同協商、研究地下管線的遷改、加固或懸吊方案，保證管線的安全和正常使用。

本項目基坑開挖深度3.0~10.4m，基坑周邊環境等級為二級，基坑支護結構安全等級為二級；基坑設計使用年限1年，為臨時性支護工程。

二、地質條件

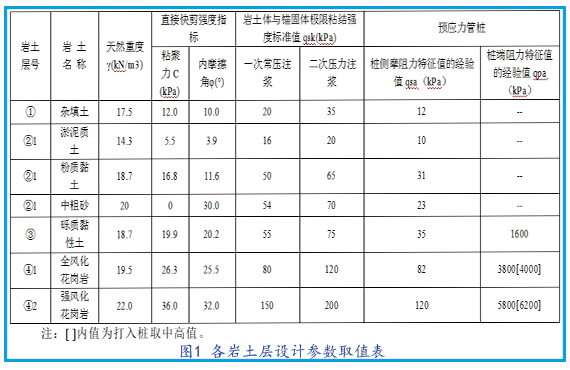

根據勘察報告，場地按巖土成因和特征可分為：1.人工填土層；2.第四系沖積成因淤泥質土、粉質黏土、中粗砂層；3.第四系殘積層；4.基巖為燕山期花崗巖。現自上而下分述如下：

1、人工填土層（Q4ml）

該套地層由雜填土（①）組成，描述如下：

雜填土（①）：松散狀，雜色，主要以粉質黏土、耕土及少量砂、碎石組成，為新近回填物，所有鉆孔均有揭露，揭露層厚1.20～6.80米，平均厚度3.19米，建議承載力特征值為110kPa。

2、第四系沖積層（Q4al）

該套地層由淤泥質土②1、粉質黏土②2、中粗砂②3組成，描述如下：

淤泥質土（②1）：流塑狀，灰黑、灰褐色，飽和，局部相變?yōu)槟嗵抠|(zhì)土，含大量有機質，腐臭味重，無搖震反應，干強度中等，稍有光滑，韌性中等，絮狀結構，場地內有12個鉆孔揭露該層，揭露層厚1.10～8.60米，平均厚度3.95米，建議承載力特征值為50kPa。

粉質黏土（②2）：可塑狀，灰白、棕黃色，含中粗砂，無搖震反應，稍有光澤，干強度中等，韌性中等，場地內有35個鉆孔揭露該層，揭露層厚均為0.70～16.40米，平均厚度5.76米，建議承載力特征值為160kPa。

中粗砂（②3）：松散~稍密，灰褐、灰白色，以石英質砂為主，飽和，級配較差，磨圓度差，呈次棱角狀，場地內有8個鉆孔揭露該層，揭露層厚均為0.60～12.50米，平均厚度5.96米，建議承載力特征值為160kPa。

3、第四系殘積層（Q3el）

該套地層由礫質黏性土（③）組成，描述如下：

礫質黏性土（③）：可塑~硬塑狀，黃褐、棕黃色，由石英中細砂、高嶺土及云母組成，無搖震反應，稍有光澤，干強度中等，韌性中等，遇水易軟化、崩解，場地內有46個鉆孔揭露該層，揭露層厚14.30～43.70米，平均厚度30.48米，建議承載力特征值為200kPa。

4、燕山期花崗巖風化帶（γ）

該場地下伏基巖為燕山期花崗巖風化帶（γ）。根據本次鉆探揭露情況，揭露全風化花崗巖（④1）、強風化花崗巖（④2）、中風化花崗巖（④3）。

全風化花崗巖(④1)：肉紅、褐黃色，含中細砂，主要成分為高嶺土、風化長石和云母，呈黏性土狀，遇水易軟化、崩解，為極軟巖，巖芯呈黏性土狀，巖體基本質量等級為Ⅴ級。所有鉆孔均有揭露，揭露層厚4.00～31.40米，平均厚度18.42米，建議承載力特征值為350kPa。

強風化花崗巖（④2）：灰黃、淺肉紅色，中細粒結構，由石英、高嶺土、長石及云母組成，巖體裂隙很發育，極破碎，為軟巖，巖芯呈半巖半土狀-碎塊狀，巖體基本質量等級為Ⅴ級。場地內有18個鉆孔揭露該層，揭露層厚2.80～18.40米，平均厚度8.04米，建議承載力特征值為500kPa。

中風化花崗巖（④3）：灰白、肉紅色，中細粒結構，主要成分為石英和長石，含少量云母，裂隙發育，巖體破碎，為較硬巖，巖芯呈塊狀、短柱狀，巖體基本質量等級為Ⅳ級。場地內有40個鉆孔揭露至該層，揭露層厚0.90～5.70米，平均厚度3.85米，建議承載力特征值為5250kPa。

三、《借力式靜壓斜樁》設計方案

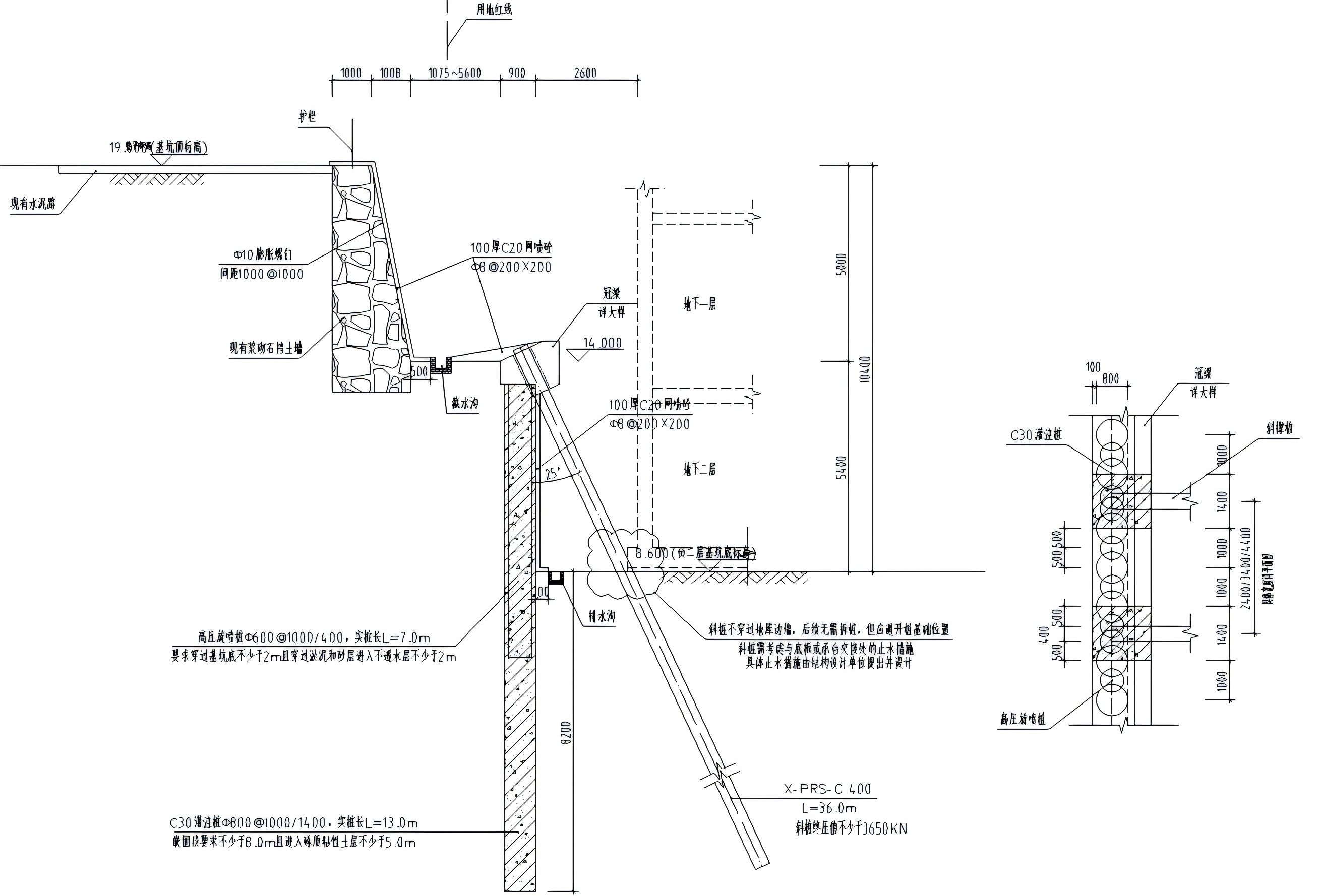

(1)本工程斜樁支撐剖面地庫邊線與支護樁的水平距離為2.2m，斜樁與豎直面夾角為25°，因此斜樁未過地庫邊墻，但斜樁需穿過底板或承臺，因此斜樁需考慮與承臺、底板交接處的止水措施，具體止水措施由結構設計單位提出并設計。

(2)因斜樁支撐未穿過地庫邊墻，不占用地庫內空間， 后續無需拆樁，直接回填即可。

(3)斜樁施工工序：冠梁、預埋錨筋、預留孔洞施工→錨桿靜壓樁機設備安裝→壓樁至設計要求→截斷余樁→封樁。

(4)封樁工序：截斷余樁→預埋錨筋上套鋼板后鎖緊→預留孔與斜樁之間縫隙灌注C60高強灌漿料→待強度達到設計要求后開挖基坑。

(5)本工程基坑支護斜撐樁采用彈卡式連接預應力增強混凝土實心方樁，方樁邊長400mm，型號X-PRS-C 400，最大壓樁力為3400～3650kN。

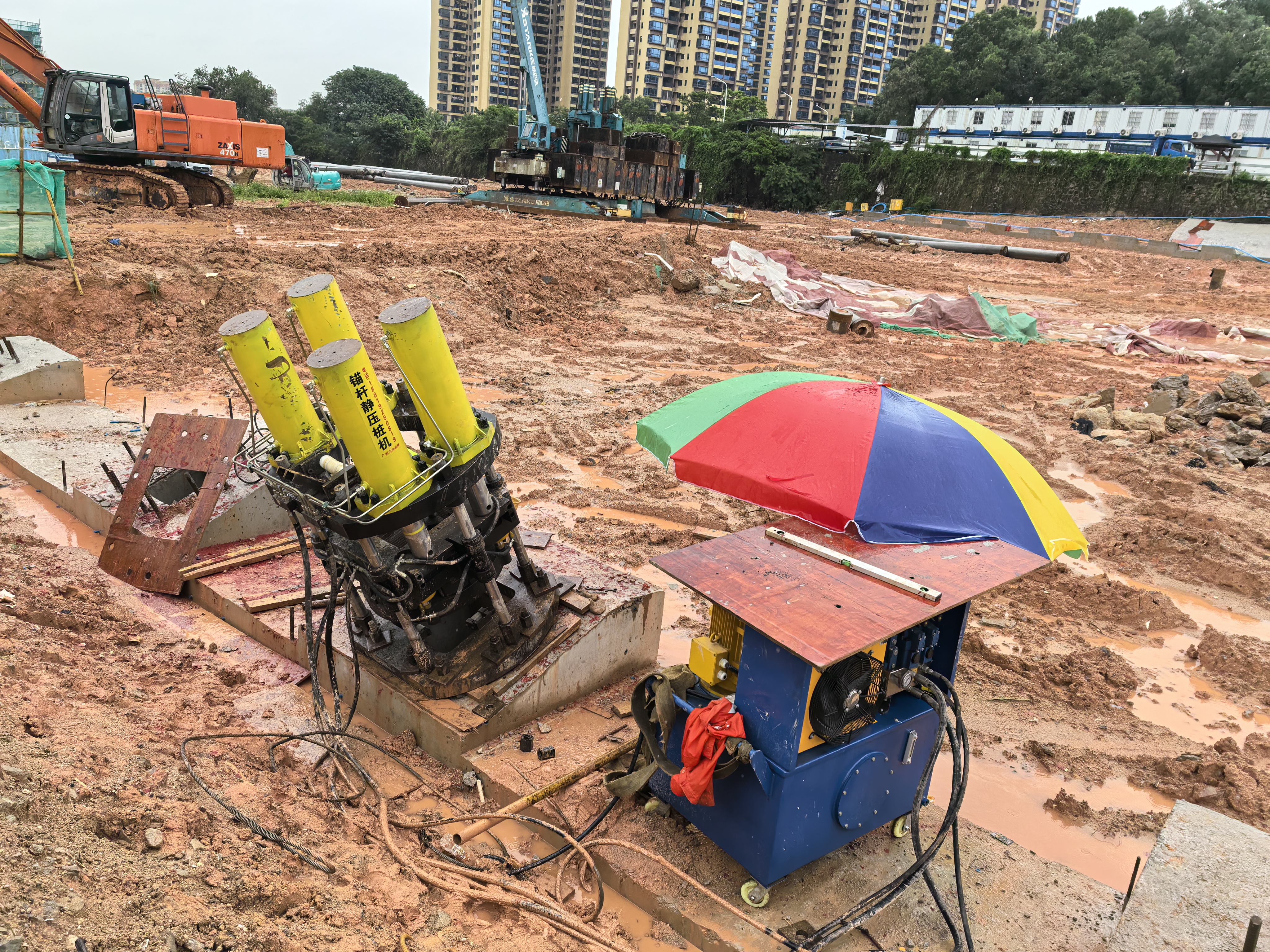

(6)本工程采用錨桿靜壓樁機將預應力混凝土增強方樁送入土層，錨桿靜壓樁借用支護樁及冠梁提供反力，冠梁需做成特制形狀，冠梁斜面上需預留孔及預埋錨筋，預埋鋼筋位置需與設備基座底板孔洞一致，必要時可先設置安裝定位板。

(7)預埋精軋螺紋鋼 PSB785,直徑25mm,長950mm，外露250mm。

(8)斜壓時，預應力增強混凝土實心方樁與豎直面夾角為25°，角度偏差不得大于2°

(9)第一節方樁起吊就位插入地面時的角度偏差不得大于1°。

(10)斜樁靜壓過程中，預留孔中心線和樁身的中心線應重合，其重合度不小于0.5%。

(11)采用彈卡式連接預應力混凝土實心方樁，具體做法及要求執行《彈卡式連接預應力混凝土實心方樁》（粵23G/T012）的有關規定。

(12)樁打好后樁頭高出地面的部分應小心保護，嚴禁施工機械碰撞。

（13）截樁頭宜采用鋸樁器截割，嚴禁采用大錘橫向敲擊截樁或強行扳拉截樁。

（14）樁中心位置容許偏差值為50mm。

四、施工流程

第一步：在地面施工支護樁。

第二步：開挖到冠梁底，預留壓樁孔并預埋錨筋，冠梁鋼筋及模板治安、澆筑混凝土。

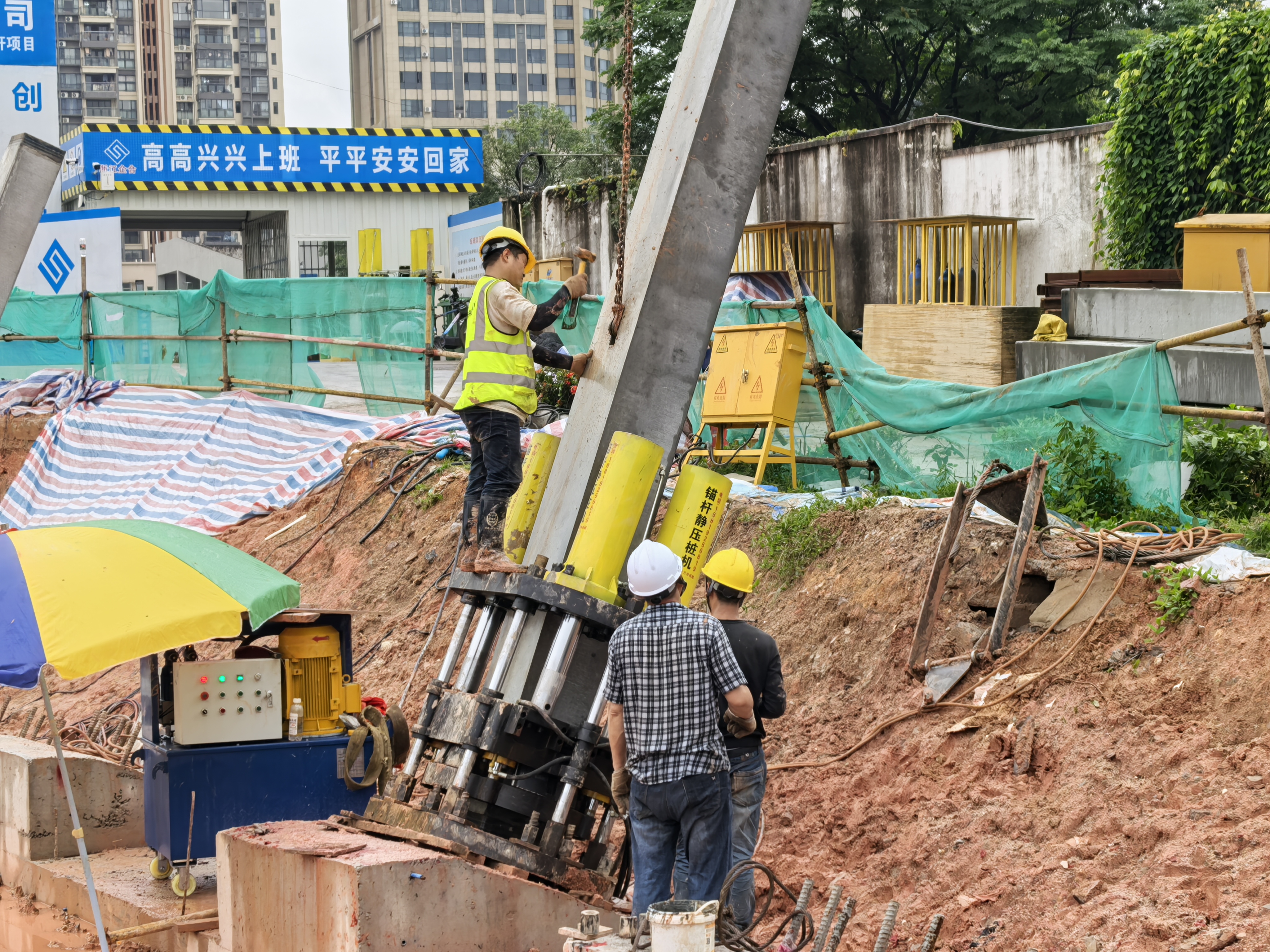

第三步：安裝借力式靜壓斜樁設備，分節施工斜樁撐至預定壓力及深度。

第四步：移動借力式靜壓斜樁設備進行下一條斜樁施工。

第五步：截樁頭，并對預留孔道注漿，封樁。

第六步：基坑土方繼續開挖到底。

第七步：進行工程樁、地下室底板、側墻、地下室樓板施工至地面，基坑回填。

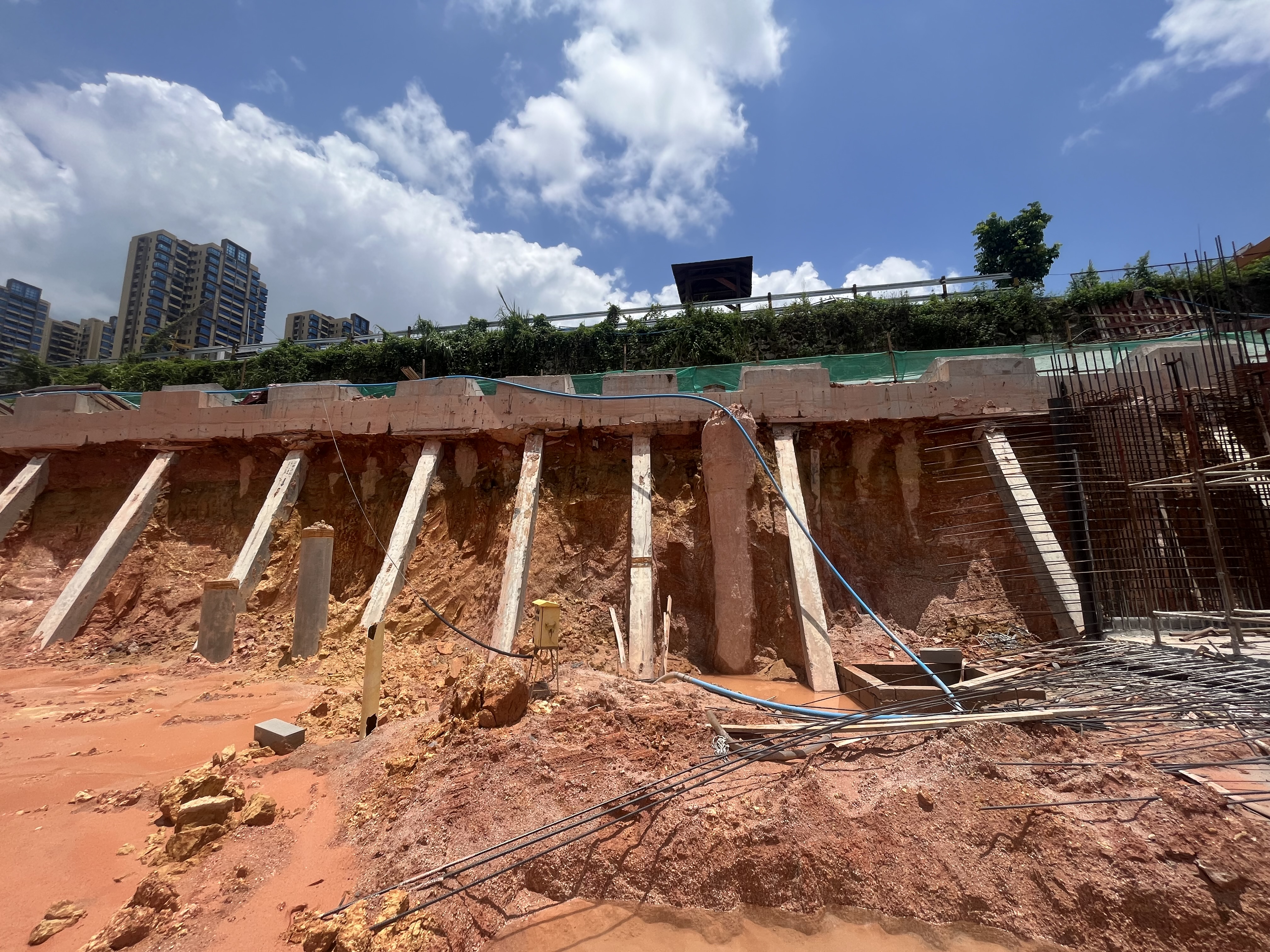

下面附上現場施工圖片

此次“借力式靜壓斜樁技術”能在世界上首次成功應用，離不開刻苦付出的技術人員，他們經過日日夜夜的模擬計算，不斷的進行技術探討和實踐測試，在設備研發和工法創新上面花費了大量的時間以及精力，確保了“借力式靜壓斜樁技術”的誕生。相比與其他斜樁支護技術，“借力式靜壓斜樁技術”不僅在應用范圍、支護深度、承載力、造價、效率、精準度、環保等等方面都是更優的選擇。更是給基坑支護工程行業添磚加瓦！
