一、工程概述

湖南某污水站主體結構建于2022年，為半地下室混凝土墻體水池結構，水池近似呈矩形分布。污水池內凈高7.950m，池壁與頂板為現澆混凝土板，原設計基礎形式為筏板基礎，筏板基礎設計厚度為600mm，雙層雙向鋼筋20@200，底板混凝土為C30。

污水站建成投入使用后，部分池壁出現開裂現象，主要集中在場地的南側區域。報告稱，該污水站池壁出現梨縫的主要原因是施工期間未按設計要求對需要處理的填方區進行處理，水池在滿水工作狀態下，水池下方持力層發生差異性壓縮和不均勻沉峰，使得池體產生蹺蹺板效應，導致池壁和池底內部出現裂縫。

鑒于裂縫影響了污水池的使用功能，為避免裂縫進一步擴大，需對水池的基礎進行加固，經建設單位研究，擬對南側的20個污水池進行加固處理。加固后應滿足地基承載力要求，沉降變形協調，使用年限為50年。

二、地質條件

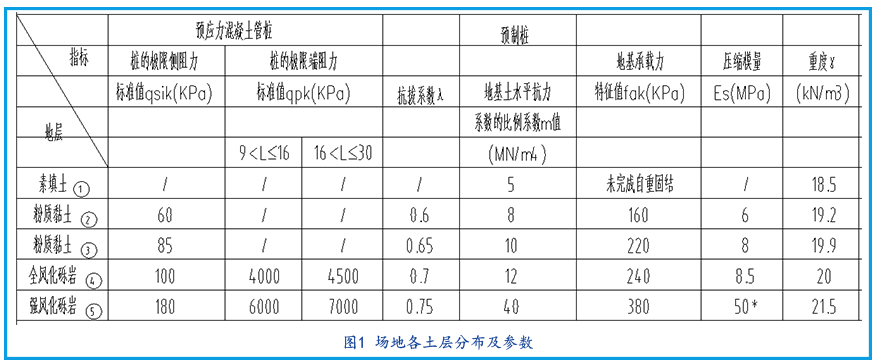

根據勘察報告，擬加固項目場地巖土層按其成因及力學強度不同可主要分為5層，各巖土層的特征自上而下分述如下：

素填土①:褐黃色，稍濕，松散。以黏性土為主，夾少量碎石，系機械堆填，堆填時間小于1年，未完成自重固結。

粉質黏土②:褐黃色，可塑，刀切面較光滑，干強度中等，韌性中等，搖振反應無。

粉質黏土③:褐紅色，褐黃色，硬塑，具網紋狀結構，刀切面較光滑，干強度中等，韌性中等，搖振反應無。

全風化礫巖④:褐紅色、褐黃色，全風化狀態，巖體極破碎，為極軟巖!巖石風化強烈，大部分礦物已風化變質，可見原巖結構，巖芯呈砂礫狀、土狀，巖體質量等級為V類，用鎬可挖，遇水易軟化。

強風化礫巖⑤:紫紅色，強風化狀態，巖體破碎，為較軟巖，鈣、泥質膠結，粗粒砂質結構，層狀構造。巖芯多呈短柱狀、柱狀，少量碎石狀、碎塊狀，節理裂隙極發育，風化強烈，巖石基本質量等級為V級，用鎬可挖，遇水易軟化。

三、加固設計方案

設計單位根據污水池的結構特點，裂縫分布特征和地質條件，采用錨桿靜壓鋼管樁對既有基礎進行補強，增強該填土區域基礎的承載能力，減少基礎的不均勻沉降，防止污水池壁裂縫進一步開展。

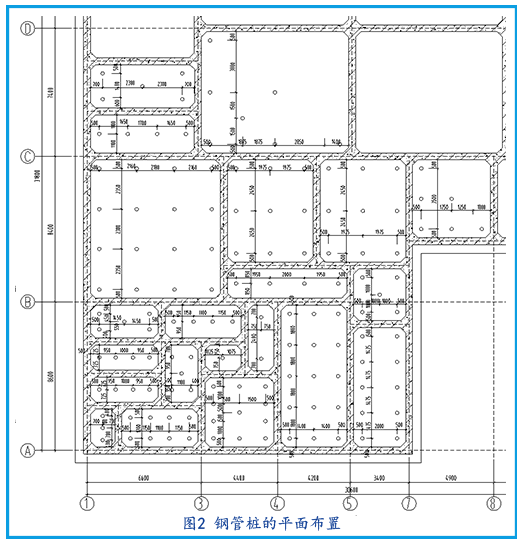

設計鋼管樁采用直徑219mm壁厚10mm，Q355b無縫鋼管，樁端持力層為全風化礫巖，根據勘察報告，樁長約8~15m，實際實施時，以壓樁力>1200KN作為終止壓樁力，設計承載力特征值為600kN。本次針對南側的20個水池共布置鋼管樁137條，鋼管樁的平面布置詳見下圖。

四、施工組織

本工程是在污水站停止運行的情況下進行加固施工，因此工期非常緊張，加固工期為25天。

施工前，我們做了充足的計劃，安排3臺150T的抱壓式錨桿靜壓樁機進場施工，配帶2名安全管理人員，7名開孔工作人員，9名設備操作人員。

由于現場作業環境異常復雜，現場施工難度很大，主要體現在以下幾點：

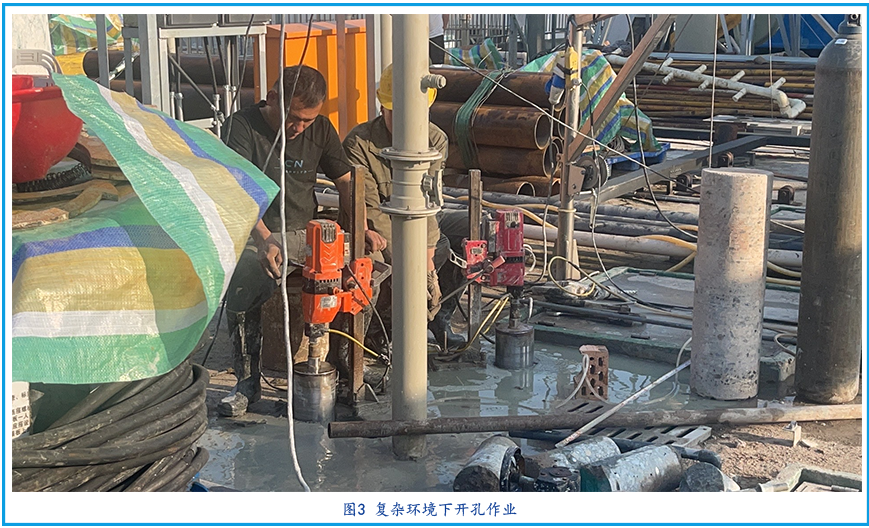

① 混凝土厚度大，開孔難度大。原設計的筏板基礎厚度為600mm，現場實際開孔時發現，混凝土的厚度一般大于800mm，大大增加了開孔難度。同時，底板采用的混凝土，混凝土中夾帶大量硬度很大的鵝卵石，開孔難度大，進展慢，為了滿足工期要求，我方通過增加開孔人員，選調具有豐富經驗的技術工人到場開孔，順利完成開孔任務。

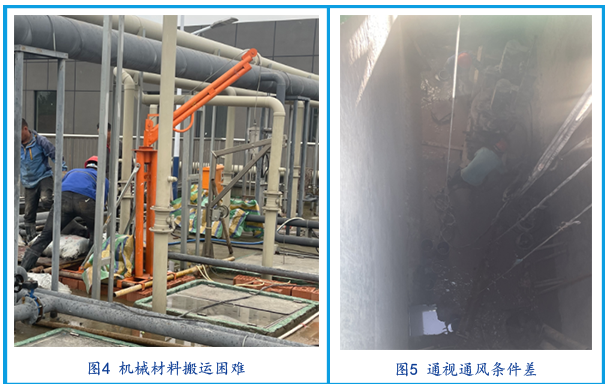

② 材料及設備搬運困難。污水池均有頂蓋，所有的設備和材料只能從頂蓋的孔口通過吊裝運入污水池。有的污水池很小，內部還有設備、管道等設施，現場材料和機械無法采用大型機械搬運，只能依靠人工及小推車配合吊車轉運。因為場地過于狹小，不能做到鋼管全部下井，必須全程使用吊車吊裝材料，工期緊，下方工人作業，極大增加了安全隱患。我方通過安排專職安全員，順利完成了現場的壓樁任務。

③ 作業環境差?，F(xiàn)場在污水池內施工，通風條件差，空氣質量差，場地內焊接形成大量的煙霧，通視條件差。為了確保施工安全，我方通過增設排煙設施、增加檢測手段、配備對講機、增加作業管理人員、合理安排施工工序等措施，確?，F(xiàn)場施工順利進行。
